Aufliegerstütze Safety Jack
Der ARNOLD Safety Jack - die solide, langlebige Aufliegerstütze!
Mit dem ARNOLD® Safety Jack schützen Sie einen abgestellten Sattelauflieger wirkungsvoll und zuverlässig. Er verhindert das Umkippen infolge großer Schubkräfte während der Beladung.
Dabei sind unsere Safety Jacks von einer Person leicht zu bedienen und dank ihrer robusten Räder ortsflexibel einsetzbar. Sie lassen sich leichtgängig unter den Auflieger schieben. Nachfolgend finden Sie die Safety Jacks im Vergleich.
Bei der Höhenanpassung hilft eine Spindel oder eine komfortablen 2-Gang-Winde.
So schützt die Aufliegerstütze ARNOLD® Safety Jack einfach, solide und zuverlässig vor der großen Gefahr des Umkippens.
Safety Jacks im Vergleich
Safety Jack 1 | Safety Jack 2 | Safety Jack 6 | Safety Jack 9 | ||||
---|---|---|---|---|---|---|---|
Art. Nr. | 708030011 | 708030012 | 708030003 | 708020005 | 708020003 | ||
Bild | |||||||
Minimalhöhe in mm | 820 | 1100 | 1050 | 1020 | 550 | ||
Maximalhöhe in mm | 1200 | 1400 | 1350 | 1300 | 860 | ||
Hub in mm | 380 | 300 | 300 | 380 | 310 | ||
Hubmechanismus | Spindel mit Drehkreuz (kein kraftschlüssiges Unterstellen möglich) | Winde: Komfortabel auch unter Last | super 2-Gang-Winde: schnell und stark unter Last | in Stufen von 60mm verstellbar | |||
Tragkraft | Zur vorderen oder hinteren Abstützung eines 40t Sattelaufliegers geeignet. | ||||||
Oberfläche | Besonders robust und langlebig dank Feuerverzinkung | lackiert | Besonders robust und langlebig dank Feuerverzinkung | Besonders robust und langlebig dank Feuerverzinkung | |||
Positionierung / Bewegung | Manuell mit Handgriff und Bereifung (Ø 250mm) verfahrbar | Sowohl manuell auf Bereifung (Ø 250mm) als auch mit Stapler verfahrbar | Manuell mit großen Rädern (Ø 400mm) und komfortablen Handgriffen verfahrbar | Manuell mit Handgriff und Bereifung (Ø 250mm) verfahrbar | |||
Auflagefläche für Auflieger | Drehteller Ø 300mm | Quertraverse 1800mm | Quertraverse 710mm | extra schmal 100mm | |||
Standfläche | Große, stabile Standfläche. Im Stand werden die Räder nicht belastet. | ||||||
Fazit | Robuste, langlebige Lösung; geeignet auch für besonders niedrige Jumbo-/Megatrailer | Solide Lösung zur Abstützung auf der gesamten Breite des Aufliegers. Dadurch guter Schutz gegen seitliches Kippen. | Besonders robuste, langlebige und komfortable Lösung für flexiblen Einsatz | perfekte Lösung gegen hinten einfedernde Lkw |
Hinweise zur Auswahl und Verwendung
Sattelauflieger stehen häufig ohne eine Zugmaschine an der Verladestelle.
Beim Abstellen kommen die satteleigenen Stützen zum Einsatz, damit er nicht kippt. Während der Beladung braucht es noch eine zusätzliche Abstützung, sogenannte Safety Jacks. Die Regeln der Berufsgenossenschaften schreiben dies vor. Safety Jacks und satteleigene Stützen bilden zusammen die Voraussetzung für eine sichere Beladung.

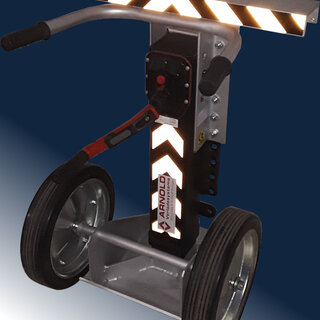

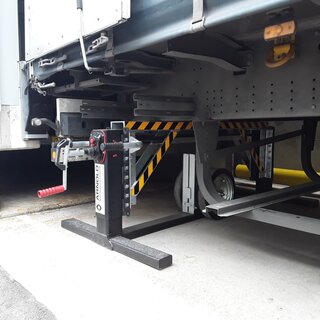

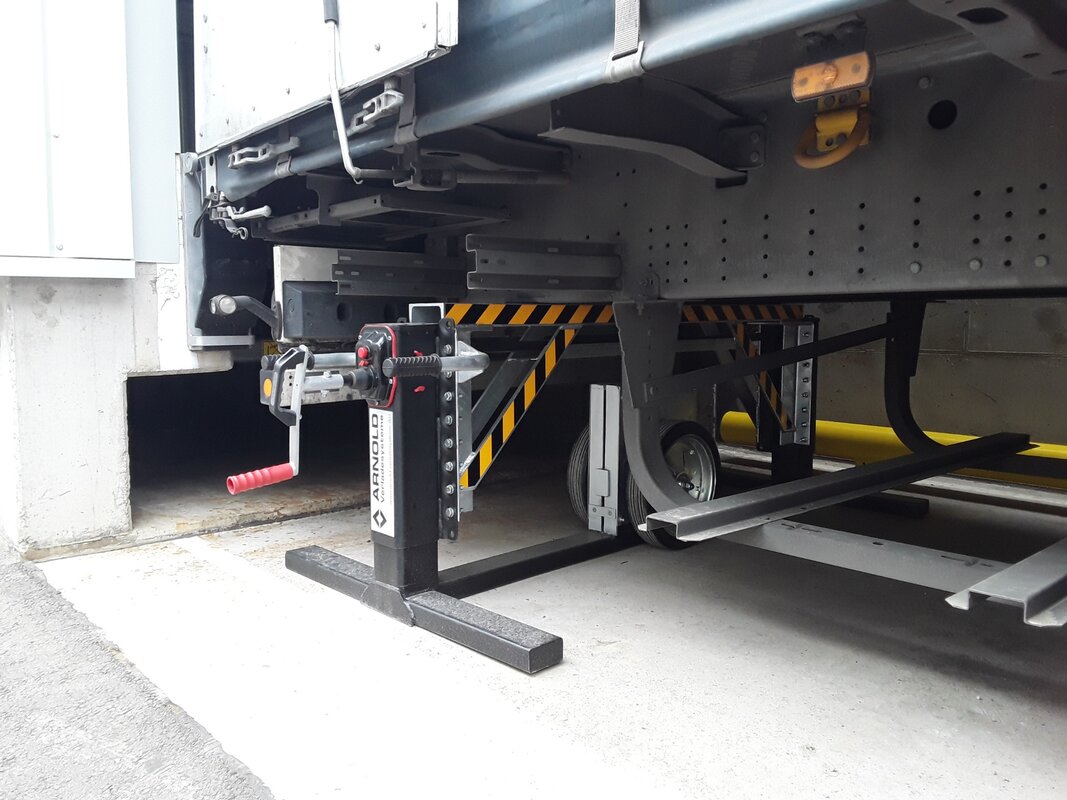

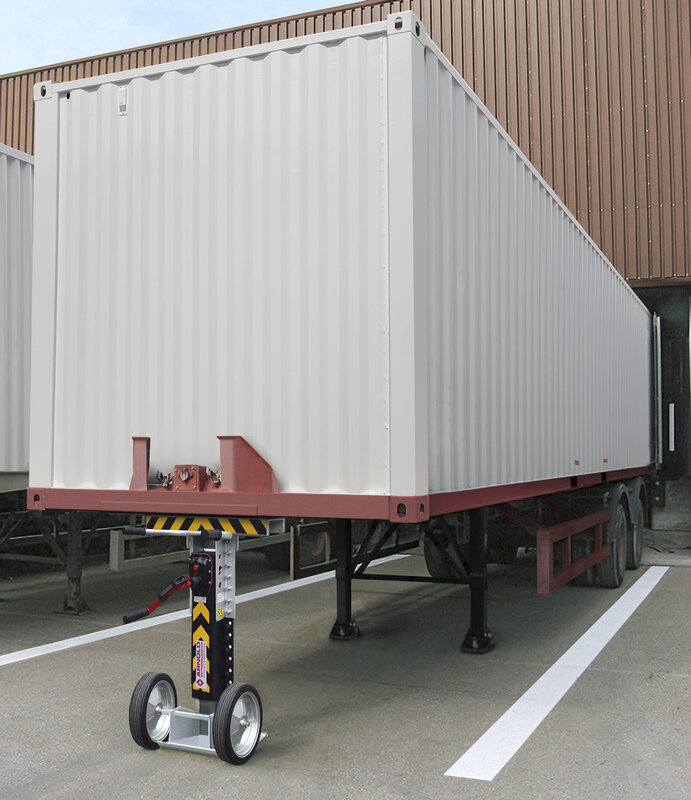

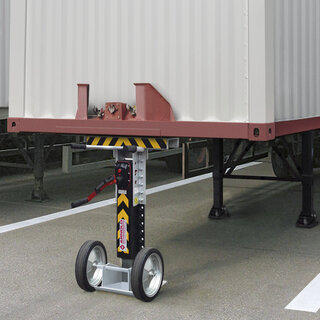

Es gibt verschiedene Arten von Safety Jacks. Je nach Anspruch und Bedarf sind sie höher oder niedriger. Der Safety Jack 1 wird mit einer Spindel in der Höhe angepasst. Der Safety Jack 2 und Safety Jack 6 haben 2-Gang-Winden zur Höhenanpassung. Alle Modelle haben eine feuerverzinkte Tragkonstruktion. Dadurch sind sie besonders langlebig. Der Safety Jack 6 bietet besonders hohen Bedienkomfort. Somit kann der Nutzer ihn leicht positionieren und bewegen. Der Safety Jack 2 zeichnet sich durch eine extra breite Auflagefläche aus. Dies dient dem zusätzlichen Schutz gegen seitliches Kippen.
Safety Jacks gegen heckseitiges Einfedern

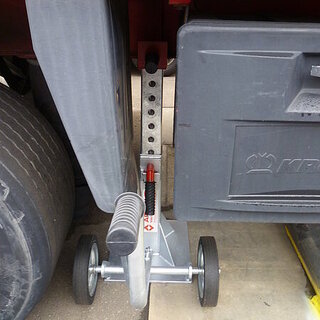

Der Safety Jack 9, ebenso wie die mini-Ausführungen von Modell 1, dienen der Reduktion des hinteren Einfederns. Denn wird ein Lkw beladen, so geht er im hinteren Bereich, also am Heck, manches Mal stärker in die Einfederung als die Verladerampe mitgehen kann. Dadurch entstehen Stolperstellen und Verladeprobleme. Dem wirken diese Modelle entgegen. Sie werden seitlich hinten unter die Längsträger gestellt. Oft gibt es dort aufgrund zahlreicher Anbauteile wenig Platz zum Unterstellen. Daher ist der Safety Jack 9 besonders schmal, so dass er möglichst in jede Lücke passt. Safety Jack 1 mini sind bezüglich der Höhe wie die großen Safety Jack 1 mittels Winde stufenlos einstellbar. Safety Jack 9 verfügt übere mehrere mechanisch leicht einstellbare Höhen.
Gerne stehen wir beratend zu allen Modellen zur Verfügung, damit Sie die für Ihre Anwendung optimale Ausführung erhalten.
